美标法兰球阀

Q41F型PN16~PN64法兰球阀用于Class150~Class1500的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

【产品特点】
1、在各种阀门中，球阀的流动阻力小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过；
2、球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

Products and services that meet fluid control requirements

Each process, each facility, and each environmental constraint has its own special requirements. Therefore, Dongyan offers a comprehensive range of products covering different performance levels, pressures, different functions and different materials.

Detail

用途与性能规范

【性能参数】

型号		Q41F-16C	Q41F-16P
		Q41F-25C	Q41F-25P
工作压力（MPa）		1.6~2.5
适用温度（℃）		≤180
适用介质		水、蒸汽、油品	弱腐蚀性介质
材料	阀体、阀盖	碳素钢铸钢	铬镍系不锈钢
	球体、阀杆	铬/铬镍/铬镍钼系不锈钢	铬镍系不锈钢
	密封圈	柔性石墨垫圈/316＋柔性石墨垫圈
	填料	聚四氟乙烯

【主要连接尺寸】

公称通径DN	主要外形连接尺寸
公称通径DN	L	D	D1	D2	B	Z-d	H	W
Q41F-16C Q41F-16P Q641F-16C Q641F-16P Q9B41F-16C Q9B41F-16P
15	130	95	65	45	14	4-14	78	140
20	140	105	75	55	14	4-14	84	160
25	150	115	85	65	14	4-14	95	180
32	165	135	100	78	16	4-18	150	250
40	180	145	110	85	16	4-18	150	300
50	200	160	125	100	16	4-18	170	350
65	220	180	145	120	18	4-18	195	350
80	250	195	160	135	20	8-18	215	400
100	280	215	180	155	20	8-18	250	500
125	320	145	210	185	22	8-18	265	600
150	360	280	240	210	24	8-23	270	800
200	400	335	295	265	26	12-23	330	800
250	530	405	355	320	30	12-25	450	1300
Q41F-16C Q41F-16P Q641F-16C Q641F-16P Q9B41F-16C Q9B41F-16P
15	130	95	65	45	16	4-14	103	100
20	140	105	75	55	16	4-14	112	160
25	150	115	85	65	16	4-14	123	160
32	165	135	100	78	18	4-18	150	250
40	180	145	110	85	18	4-18	156	250
50	200	160	125	100	20	4-18	172	350
65	220	180	145	120	22	8-18	197	350
80	250	195	160	135	22	8-18	222	450
100	280	230	190	160	24	8-23	253	450
125	320	270	220	188	28	8-25	275	600
150	360	300	250	218	30	8-25	286	800
200	400	360	310	278	34	12-25	340	1200
250	530	425	370	332	36	12-30	470	1400

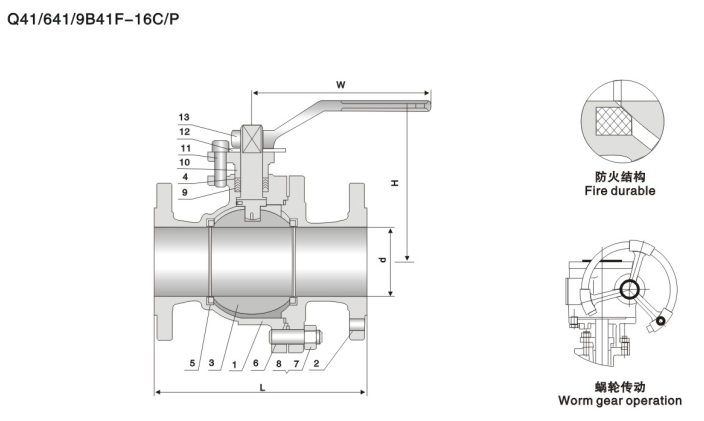

【结构图片】
