气动对夹蝶阀

【产品用途】

D673H、D673Y 型对夹蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

【产品特点】

1、对夹蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能；

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点；

3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小；

5、对夹式硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装；

6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用；

Products and services that meet fluid control requirements

Each process, each facility, and each environmental constraint has its own special requirements. Therefore, Dongyan offers a comprehensive range of products covering different performance levels, pressures, different functions and different materials.

Detail

【性能参数】

型号		D673H-10C~40	D673H-10P~40
		D673Y-10C~40	D673Y-10P~40
工作压力（MPa）		1.0~4.0
适用温度（℃）		≤300
适用介质		水、油品、蒸汽等
材料	阀体、蝶板	铸钢	奥氏体不锈钢
	阀杆	40Cr	奥氏体不锈钢
	密封面配对材料	不锈钢/不锈钢	不锈钢/司太立
	填料	柔性石墨	聚四氟乙烯

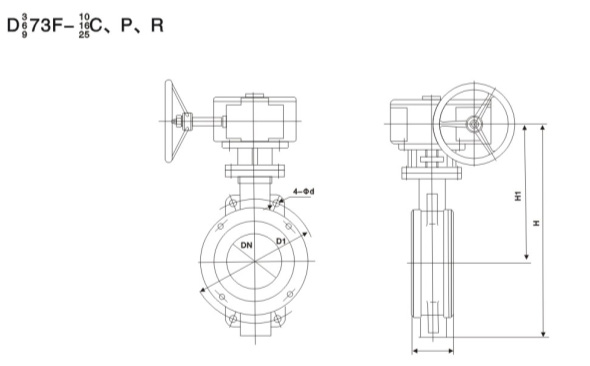

【主要外形和连接尺寸】

公称通径DN	主要尺寸			法兰尺寸
	主要尺寸			1.0MPa		1.6MPa		2.5MPa
	L	H1	H	D1	n-Φd	D1	n-Φd	D1	n-Φd
50	43	255	340	125	4-18	125	4-18	125	4-18
65	46	280	370	145	4-18	145	4-18	145	4-18
80	49	285	385	160	4-18	160	4-18	160	4-18
100	56	310	430	180	4-18	180	4-18	190	4-22
125	64	310	440	210	4-18	210	4-18	220	4-26
150	70	315	475	240	4-23	240	4-22	250	4-26
200	71	380	590	295	4-23	295	4-22	310	4-26
250	76	460	710	350	4-23	355	4-26	370	4-30
300	83	475	725	400	4-23	410	4-26	430	4-30
350	92	510	830	460	4-23	470	4-26	490	4-33
400	102	550	900	515	4-25	525	4-30	550	4-36
450	114	590	970	565	4-25	585	4-30	600	4-36
500	127	610	1030	620	4-25	650	4-33	660	4-36
600	154	660	1150	725	4-30	770	4-36	770	4-39
700	165	730	1220	840	4-30	840	4-36	875	4-42
800	190	810	1300	950	4-34	950	4-39	990	4-48
900	203	930	1480	1050	4-34	1050	4-39	1090	4-48
1000	216	1020	1600	1160	4-34	1170	4-42	1210	4-56
